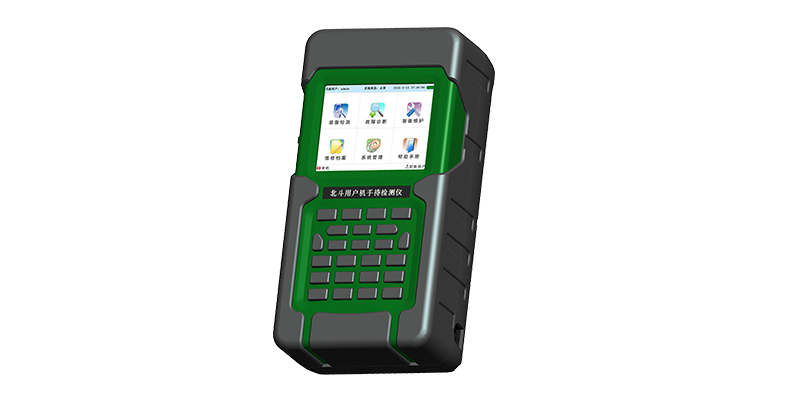

手持式导航终端检测仪

GNS8901手持式导航终端检测仪主要用于北斗用户机的性能检测与故障诊断，完成用户机的定期巡检、用前检测、故障诊断和修复检测，为基层单位用户机检测维修保障能力和保障体系建设提供高效的检测手段和技术支撑，满足日常维护和机动保障任务需求。

功能特点

具备检测功能，能够对用户机进行状态完好性检测，具备用户机状态完好性判断功能，给出“可用”、“故障”意见。

具备故障诊断功能，用户可根据终端型号及厂商、故障现象，通过人机交互实现故障判断定位。

具备维护功能，能够通过手持式检测仪及其配件对终端进行维护，包括“终端校准”、“管理信息”、“电池维护”、“线缆检测”、“IC卡检测”等。

具备维修档案存储功能，在终端检测、故障诊断中过程中产生的测试记录和诊断记录能够自动存储。

具备系统管理功能，能够对检测仪登录用户，检测流程、检测程序集升级、背光、亮度、时间等进行管理，能够对检测仪本身进行恢复出厂设置设置、自校准等操作。

具备帮助手册浏览功能，帮助手册主要用于展示检测仪的操作步骤、用户机维护、检测及维修原理等技术信息。

人机工程设计友好，具备键盘输入和液晶屏触摸交互方式。

参数指标

输出频率

♦可选任1个频点输出，支持BD1系统出站和入站信号仿真

信号规模

♦通道数量：每频点12通道

信号精度

♦伪距相位控制精度：优于0.05m

♦时延稳定度：≤1ns（开关机，24小时）

♦通道间一致性：0.3ns

信号质量

♦矢量调制误差（EVM）：≤10%

♦谐波功率（MAX）：-35dBc

♦杂波功率（MAX）：-40dBc

信号功率

♦功率范围：-150dBm～-60dBm

♦功率分辨率：优于0.2dB

♦功率准确度：优于0.7dB

♦功率稳定度：≤1.5dB/h

动态范围

♦速度：0～400m/s

♦速度分辨率：≤0.01m/s

♦加速度：0～50m/s2

♦加加速度：0～5m/s3

外部接口

♦参考1PPS脉冲信号输出（SMA型头）：1个

♦参考10MHz时钟信号输出（SMA型头）：1个

♦射频输出口（TNC型头）：1个

♦入站信号输入（TNC型头）：1个

♦串口：1个

♦USB2.0接口： 1个

♦电源接口：1路

RDSS双向零值测量误差：≤10ns

入站信号测量

♦频率测量准确度：≤1×10-7

♦功率测量准确度：≤2dB

物理特性

♦主机重量：≤3kg

♦主机体积：≤0.002m3（除把手、连接器、减震器脚、插销和盖板等之外的最大尺寸）

♦总重量（全部设备，含携行具）：≤15kg

♦总体积（全部设备，含携行具）：≤0.06m3（除把手、连接器、减震器脚、插销和盖板等之外的最大尺寸）

环境适应性

♦工作温度：-20℃～55℃（显示屏工作温度）

♦存储温度：-50℃～70℃

♦湿热、淋雨满足GJB3947A-2009《军用电子测试设备通用规范》1级设备要求

♦振动、冲击、跌落满足GJB3947A-2009《军用电子测试设备通用规范》2级设备要求

电磁兼容性要求

♦满足GJB3947A-2009《军用电子测试设备通用规范》相关要求

配电指标

♦电池供电：常温连续工作时间不小于5小时

♦供电方式：交流220V，50Hz，直流9V～32V

♦电源适应性：具有过流、过压、欠压、掉电保护功能
